故障現象：南京普愛C形臂升降有時能正常升降，有時不能升降，沒有規律性故障
判斷：根據詢問使用者在發生故障時，操作控制面上下按鍵沒有任何異常聲音判斷為：1、升降電機沒有驅動電壓。2、升降電機不是因?yàn)闄C(jī)械堵轉引起的不能升降。3、可能是驅動回路沒有電壓或沒有控制信號輸入造成。

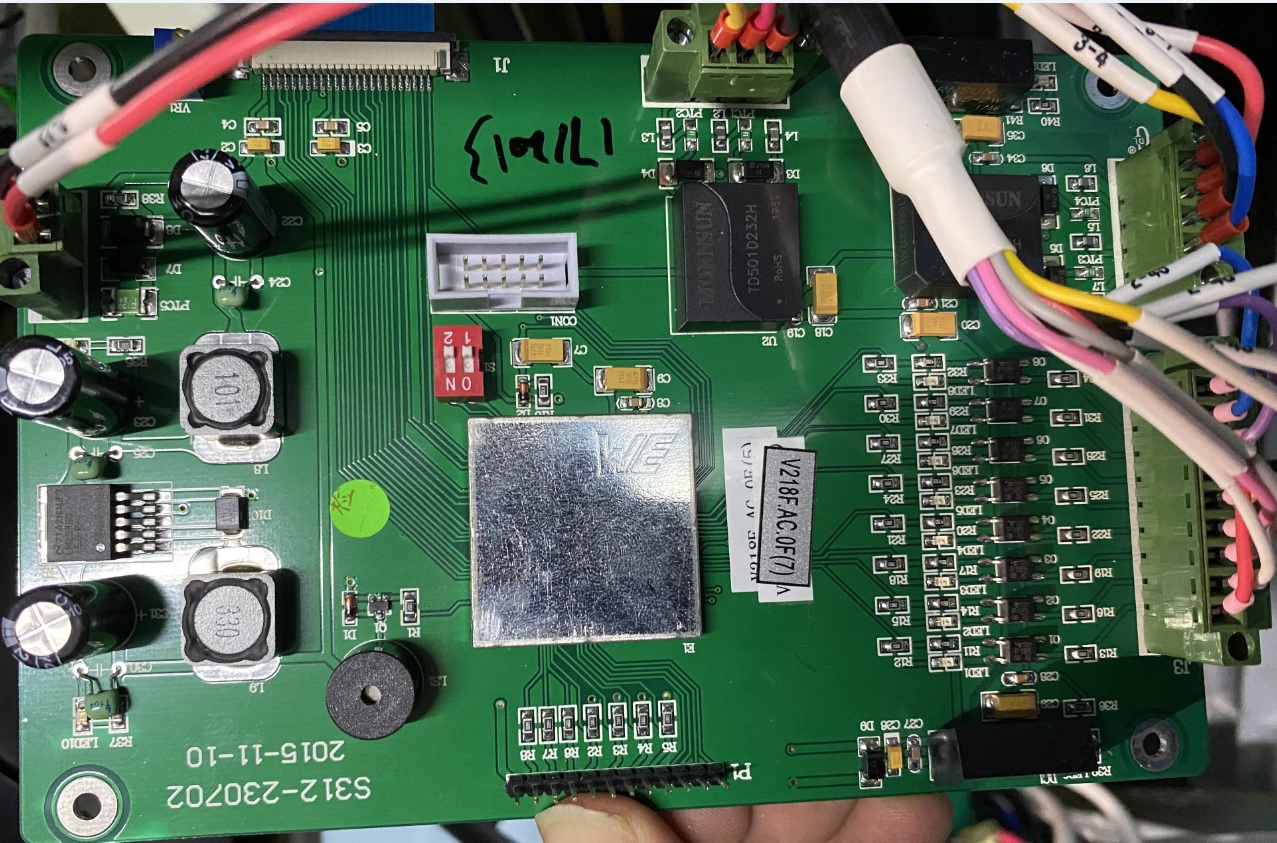

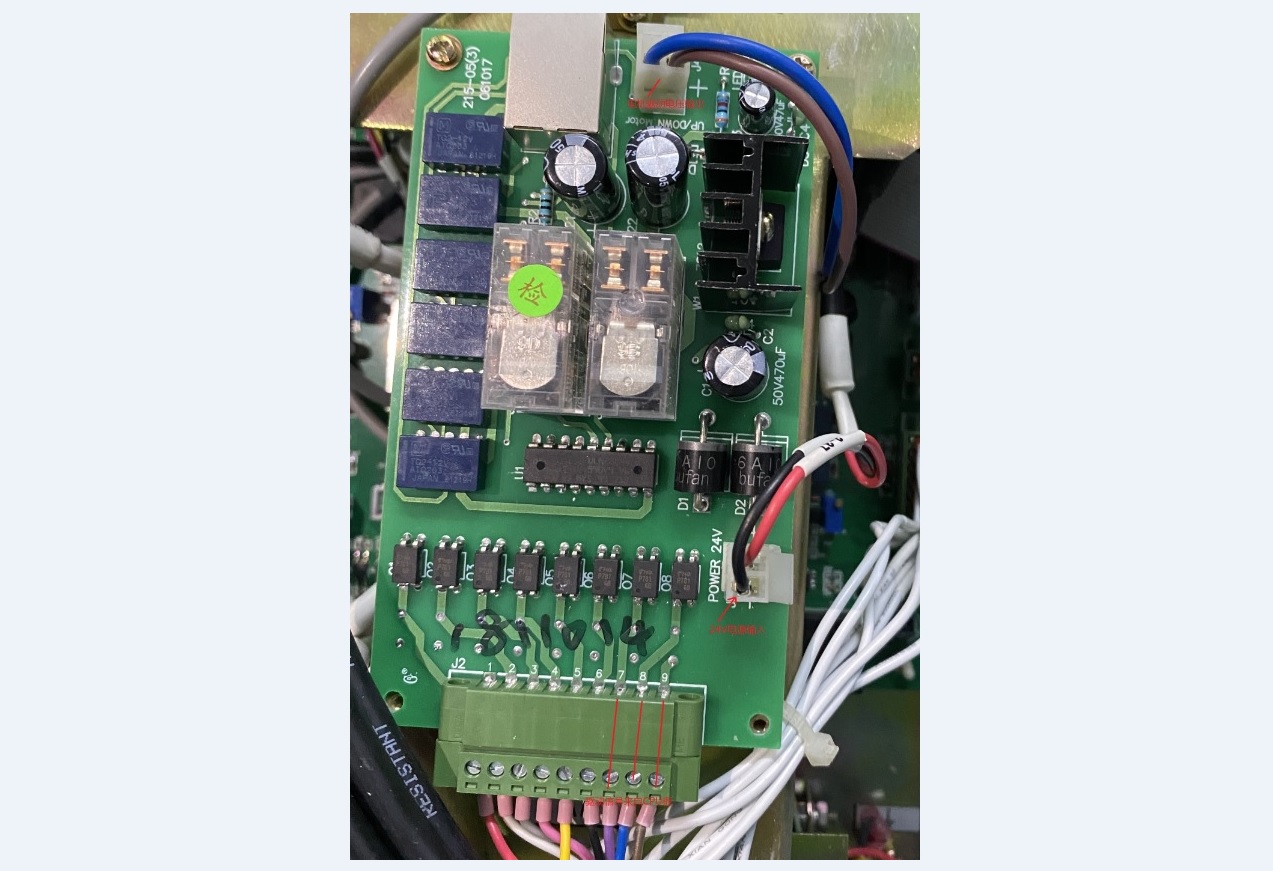

檢查驅動板：故障時驅動升降電機沒電壓，檢查DC24V供電也正常，控制繼電器沒有動作。那么繼續檢查控制信號沒有，順線找到CPU板控制引腳。CPU板信號是有鍵控輸入升降信號，再由單片機引腳輸出，經過光耦07、08輸出到驅動板。根據這個控制電路形式，手動按鍵升降，LED07、08分別對應閃亮，光耦沒有輸出，沒有電壓。后檢查發現給光耦供電的隔離電源模塊接觸不良，供電時有時無，經過加焊后問題排除。
順便帶個徒弟！
